修正postprocessing导致的颜色空间问题

更新时间: 2021-06-17 15:30:41

# 时间紧急可以直接跳到最后面看

我是个大傻逼！！！！！

# 问题背景

问题还是出现在公司的三维项目上，领导想要这样一个功能，希望布在模型上的小方块能够在数据异常的时候闪烁颜色。threejs中有一个比较符合的后期处理可以用，我使用的是gltf模型 + OutlinePass(描边)+SSAARenderPass（抗锯齿）。想着应该没问题，于是动手实现以下

使用后期处理前： 使用后期处理后： 是在发光了没错，但是为什么整个画面暗了这么多？

这里放一下我闪烁的代码：

//.....
// postprocessing
composer = new EffectComposer( renderer );

var renderPass = new RenderPass( scene, camera );
composer.addPass( renderPass );

let ssaaRenderPass = new SSAARenderPass(scene, camera);
ssaaRenderPass.unbiased = false;
ssaaRenderPass.sampleLevel = 2;
composer.addPass( ssaaRenderPass );

var params = {
    edgeStrength: 4,
    edgeGlow: 1,
    edgeThickness: 4,
    pulsePeriod: 2,
    visibleEdgeColor:'#ffdf2a'
};

outlinePass = new OutlinePass( new THREE.Vector2( domEl.clientWidth, domEl.clientHeight ), scene, camera );
outlinePass.edgeStrength = params.edgeStrength;
outlinePass.edgeGlow = params.edgeGlow;
outlinePass.edgeThickness = params.edgeThickness;
outlinePass.pulsePeriod = params.pulsePeriod;
outlinePass.visibleEdgeColor.set( params.visibleEdgeColor );
composer.addPass( outlinePass );
//.....
//然后render的代码改一下
render(){
    this.animateId = requestAnimationFrame(this.render)
    camera.updateMatrixWorld();
    //使用composer渲染
    composer.render();
    // renderer.render(scene, camera)
},
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

# 问题分析

在寻找解决方法前首先要了解一下色彩空间

# 色彩空间

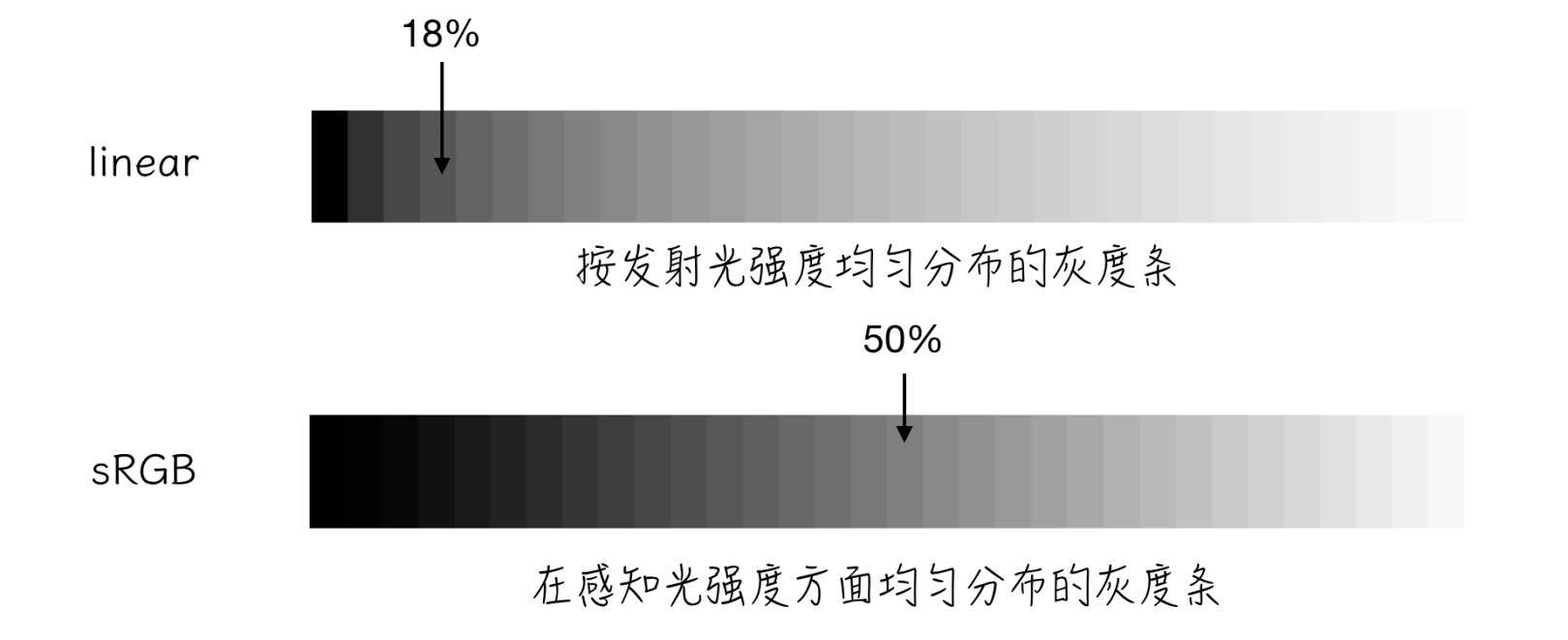

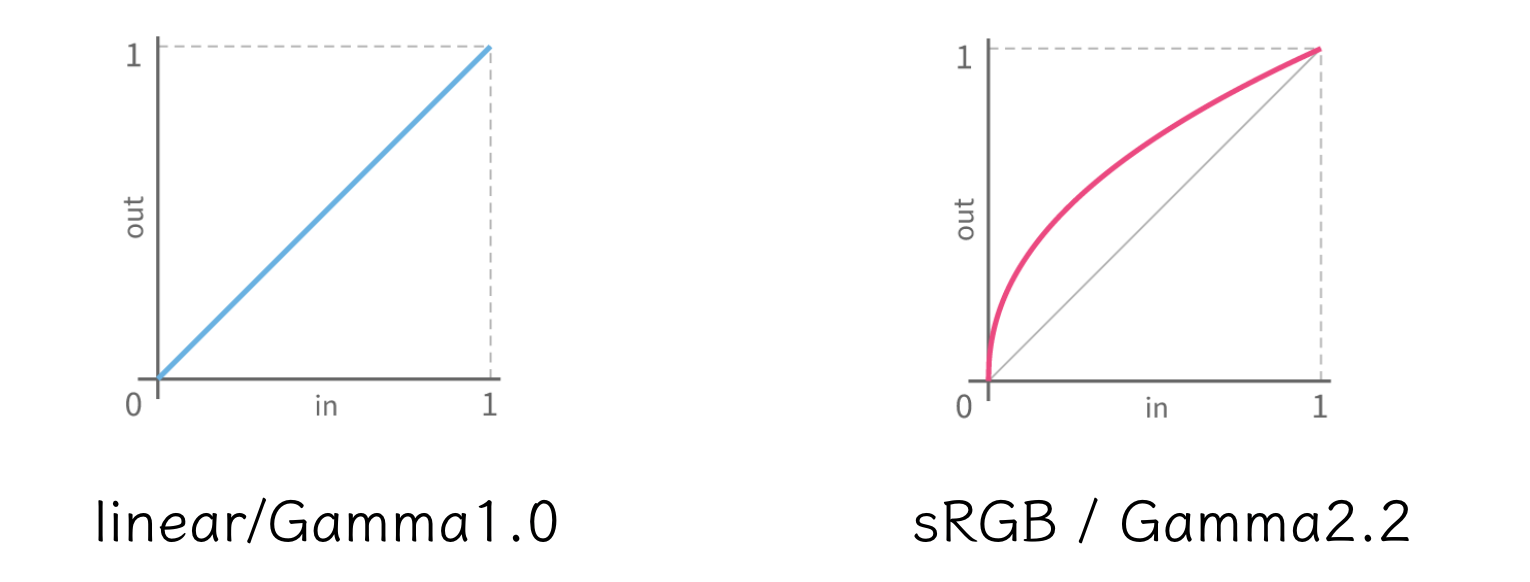

我们来看看上图这两个灰度条，第一个是线性的从黑到白，第二个是以人类感知为准的灰度条，当人类18％左右的亮度的光源时，就能感觉到这是50%的亮度了。这就是为什么要有不同的色彩空间。

先了解一下这几个术语：

  1. linear颜色空间：物理上的线性颜色空间，当计算机需要对sRGB像素运行图像处理算法时，一般会采用线性颜色空间计算。

  2. sRGB颜色空间： sRGB是当今一般电子设备及互联网图像上的标准颜色空间。较适应人眼的感光。sRGB的gamma与2.2的标准gamma非常相似，所以在从linear转换为sRGB时可通过转换为gamma2.2替代。

  3. gamma转换：线性与非线性颜色空间的转换可通过gamma空间进行转换。

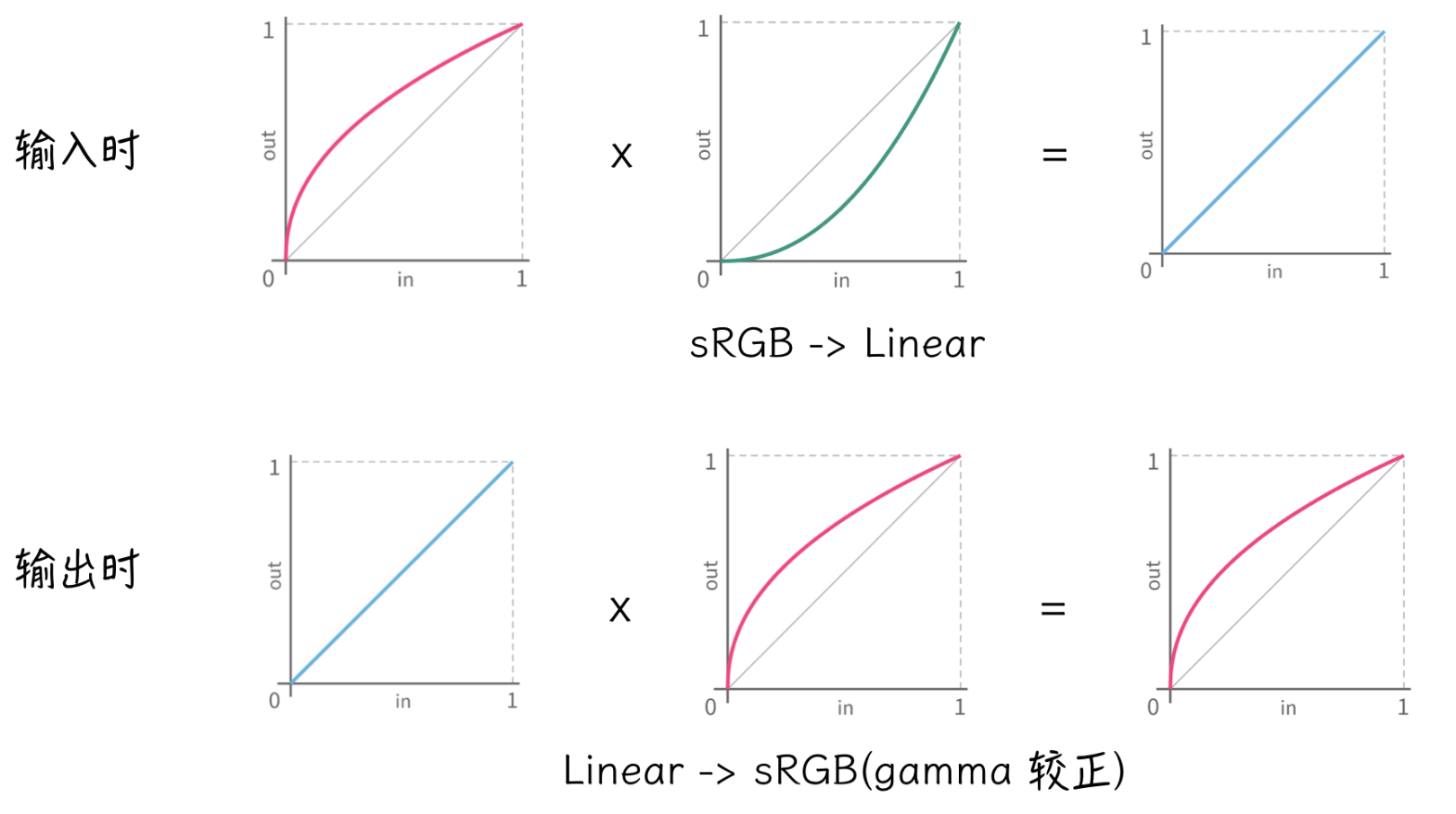

在着色器中色值的提取与色彩的计算操作一般都是在线性空间。在webgl中，贴图或者颜色以srgb传入时，必须转换为线性空间。计算完输出后再将线性空间转为srgb空间。

# ThreeJS 色彩空间转换

故在ThreeJS中，当我们为材质单独设置贴图和颜色时，需要进行色彩空间转换。具体的转换threejs会在着色器中进行，我们只需要关注为贴图指定好色彩空间，或者直接调用转换函数。

具体步骤如下：

1.sRGB转Linear

  • 对于贴图：

threejs 需要在线性颜色空间（linear colorspace）里渲染模型的材质，而从一般软件中导出的模型中包含颜色信息的贴图一般都是sRGB颜色空间（sRGB colorspace），故需要先将sRGB转换为Linear。

然而 threejs 在导入材质时，会默认将贴图编码格式定义为Three.LinearEncoding，故需将带颜色信息的贴图(baseColorTexture, emissiveTexture, 和 specularGlossinessTexture)手动指定为Three.sRGBEncoding，threejs在渲染时判断贴图为sRGB后，会自动将贴图转换为Linear再进行渲染计算。

// 设置加载texture的encoding
    const loadTex = (callback) => {
        const textureLoader = new THREE.TextureLoader();
        textureLoader.load( "./assets/texture/tv-processed0.png", function(texture){
            texture.encoding = THREE.sRGBEncoding;
        });
        ...
    }
1
2
3
4
5
6
7
8
  • 对于color：

在直接定义 threejs material 的 color 值时，需要进行如下的转换：

const material = new THREE.MeshPhongMaterial( {
    color: 0xBBBBBB
} );
material.color.convertSRGBToLinear();
1
2
3
4
  1. linear转gamma2.2

渲染计算后的模型仍在linear空间，展示到屏幕时需要通过gamma校正，将linear转换回sRGB空间，也就是进行gamma校正，threejs中可通过设置gammaOutput和gammaFactor，进行gamma校正，校正后的gamma2.2颜色空间与sRGB相似。

// 定义gammaOutput和gammaFactor
renderer.gammaOutput = true;
renderer.gammaFactor = 2.2;   //电脑显示屏的gammaFactor为2.2
1
2
3

或者：

renderer.outputEncoding = THREE.sRGBEncoding;
1

需要注意的是：

  1. 若采用 GLTFLoader 导入带贴图的模型，GLTFLoader 将在渲染前自动把贴图设置为 THREE.sRGBEncoding，故不需要手动设置贴图 encoding。在 GLTFLoader 之前，threejs 也没有很好地处理色彩空间这回事，所以大家需要排查一下其他 loader 有没有这个 bug。

  2. 使用不受光照影响的材质，例如 MeshBasicMaterial，着色器不需要做复杂的计算，故不需要进行色彩空间转换。

# 分析原因

看完上面那样一堆啰嗦的不知道大家明白了没，为什么gltf模型会变得辣么暗呢？因为gltf默认是sRGB，然后renderer是做过修正的：

renderer.outputEncoding = THREE.sRGBEncoding;
1

但是使用了后期处理之后，这个修正莫名的失效了。所以究其根本是要在SSAARenderPass和OutlinePass上作文章，把outputEncoding改回来。

# 解决问题

我解决问题的方法可能不是最简单实用的，不过又不是不能用

  1. OutlinePass 将OutlinePass.js复制一份出来，然后修改代码：











if ( this.renderToScreen ) {

	this.fsQuad.material = this.materialCopy;
	//修改开始 同步renderer的颜色空间 添加代码
	readBuffer.texture.encoding = renderer.outputEncoding;
	this.copyUniforms[ "tDiffuse" ].value = readBuffer.texture;
	renderer.setRenderTarget( null );
	this.fsQuad.render( renderer );

}
1
2
3
4
5
6
7
8
9
10

2.SSAARenderPass 将SSAARenderPass.js复制一份出来，然后修改代码









if ( ! this.sampleRenderTarget ) {

	this.sampleRenderTarget = new WebGLRenderTarget( readBuffer.width, readBuffer.height, { minFilter: LinearFilter, magFilter: LinearFilter, format: RGBAFormat } );
	this.sampleRenderTarget.texture.name = "SSAARenderPass.sample";
	this.sampleRenderTarget.texture.encoding = renderer.outputEncoding;

}
1
2
3
4
5
6
7

然后看下效果： 颜色正常了~

# 写在2021-09-17，新的解决思路

因为出问题的是gltf格式的模型，原因是gltf格式模型的map的encoding都是THREE.sRGBEncoding,所以改个屁源码啊！直接把gltf格式的encoding改掉啊！！！















let loader = new GLTFLoader();/*实例化加载器*/
loader.crossOrigin = 'anonymous';
loader.setCrossOrigin('anonymous');
loader.setResourcePath(source);

loader.load(url, ( gltf ) => {
    let object = gltf.scene
    object.traverse(item => {
        if(item.type === 'Mesh') {
            item.material && item.material.map && ( item.material.map.encoding = THREE.LinearEncoding )
        }
    })
});
1
2
3
4
5
6
7
8
9
10
11
12
13
